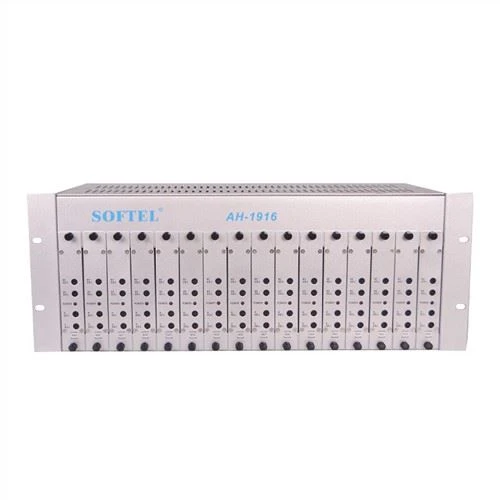

16 í 1 Agile CATV Analog Modulator
The AH1916AM er 4RU rekki undirvagn sem getur sett upp 16 stykki af hágæða SAW síuðu tíðni lipur mótum sem þekja 860MHz. Lágur hávaði frá bandinu gerir þennan 16 í 1 lipur CATV hliðstæða mótara tilvalinn í aðliggjandi rásarendingu.

EIGINLEIKAR
1.Full tíðni snerpa gerir kleift að búa til rásaruppsetningu hratt
2.Hver rás þessa 16 í 1 lipur CATV hliðstýris mótor er fullkomlega óháð. Stilling rásarinnar er sveigjanleg
3.Tvö kæliviftur til að hitna og lengja endingartíma
4. Engin rokgjörn minni tryggir að forritun rásar haldist eftir rafmagnstap
5.Tví stafa LED skjár veitir skjótt rásarauðkenni
6. Fáanlegt í NTSC eða PAL stillingum
SPECIFICATIONS
RF | Tíðnisvið | 45 ~ 860 MHz |
Úttakstengi | F tengi | |
Framleiðslustig | 105 dBµV (aðlögun) | |
Prófstað | -20 dB | |
Einangrunarhöfn til hafnar | ≥ 35 dB | |
Skila tapi | ≥ 12 dB | |
Aflaðu | + 8 dB | |
ALMENNT | Skipulagsgeta | 16 |
Inntaksspennusvið | 110V eða 220V | |
Kælivifta | 2 | |
Neysla | 70W (alveg hlaðinn) | |
Mál | 42 * 17 * 20 cm | |
Nettóþyngd | 9 KG (fullkomlega hlaðinn) | |
Sendingarþyngd | 3,7 KG (aðeins undirvagn) | |
10 KG (fullkomlega hlaðinn) | ||
Stærð öskju | 53 * 30 * 24 cm | |
Modulator Card | ||
RF | Framleiðslutíðni | 45 ~ 860 MHz hvaða rás sem er |
Framleiðslustig | 103 dBµV (aðlögun) | |
Úttakstengi | F tengi | |
A / V hlutfall | -11 ~ -18 dB (Stj.) | |
Tíðni stöðugleiki | ± 10KHz | |
Inntaksstig myndbands | 0,6-1,5Vp-p (87,5% mótun) | |
Vídeóinntakstengi | Gult RCA | |
Hljóðinnsláttarstig | 1Vp-p (25KHz tæki.) | |
Hljóðinntakstengi | Hvítt RCA | |
ALMENNT | Spenna | DC 5V |
Varúðarráðstafanir
Varúðarráðstafanir | KRÖFUR |
Forðist hitauppbyggingu | Leyfa pláss fyrir pláss (1 '') á milli rafdrifinna höfuðbúnaðar í búnaðinum |
Tryggja skal greiðan aðgang að raflagnum | Leyfðu að lágmarki 18 tommur fyrir aftan búnaðarstokkinn |
Auðvelda þjónustu og viðhald | Leyfðu að lágmarki 36 '' úthreinsun fyrir framan búnaðarbúnaðinn |
Forðist beina upphitun eða loftkælingu | Notaðu sveigjuplötur ef óhjákvæmilegt er |
Rafmagnsinnstungur | Finndu búnað nálægt nægilegum sölustöðum til að afla orku fyrir prófunarbúnað og rafmagnstæki |
Stuðningur við rekki | Gakktu úr skugga um að vissir reklar séu nægilega stífir til að styðja rekki |
Bygging leka | Varist að dreypa vatni á búnað frá lekum þökum, bylgjustjórnunarþökum og þéttingu köldu vatnsrörsins |
